ABSETZTTECHNIK – BIS 3 T

Sehen Sie nachfolgend ausgewählte Referenzprojekte für Absetztechnik bis 3 t und erkunden Sie was alles möglich ist.

DRK NIEDERSACHSEN

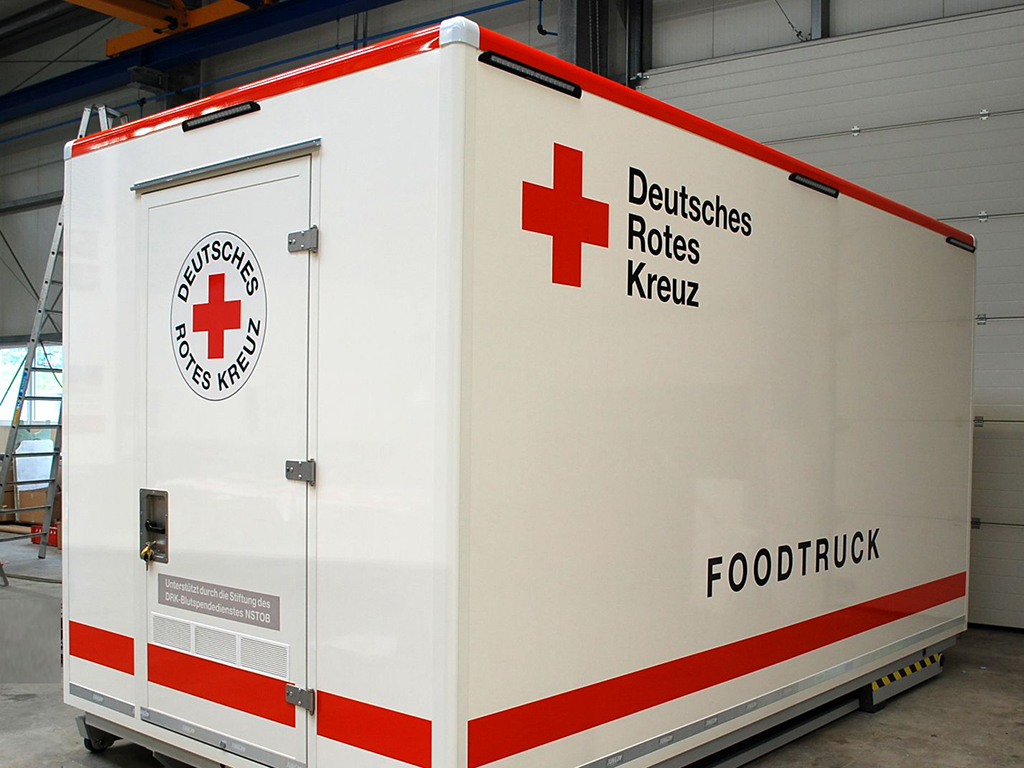

Tunger Wechseltechnik – Foodtrucks für DRK Niedersachsen

Absetztechnik TWT 3.0 - 10 Stk. Sonderaufbauten "Catering/Foodtruck", Innenausbau mit professioneller Küchentechnik zur mobilen Speisenversorgung der Blutspender im Bundesland Niedersachsen




Projektfotos ansehen »
TRÄGERFAHRZEUG:
Basisfahrzeug:
VOLKSWAGEN Crafter 50 Serienausführung als Fahrgestell ohne Aufbau, Einzelkabinenfahrerhaus
Radstand: 4.325 mm

Technische Daten:
Gesamtgewicht 5.000 kg
Motorleistung 100…120 kW / 136…163 PS, Heckantrieb (4x2)
Techn. mögl. Aufbaulänge ~ 4.500 mm
ca.-Leergewicht 2.200 kg
ca.-Aufbau-/Nutzlast 2.800 kg
(inkl. Wechseltechnik)

KOFFERAUFBAU:
Technische Daten:
A-Länge 4.500 mm
A-Breite 2.400 mm
A-Höhe 2.425 mm
A-Höhe ü.A. 3.300 mm
I-Länge 4.430 mm
I-Breite 2.330 mm
I-Höhe 2.300 mm
rechner. Eigenmasse 780 kg
Gesamtmasse der o.g. Komponenten 1.180 kg
verbleibende Nutzmasse auf Crafter 50 1.620 kg

Ausstattungen:

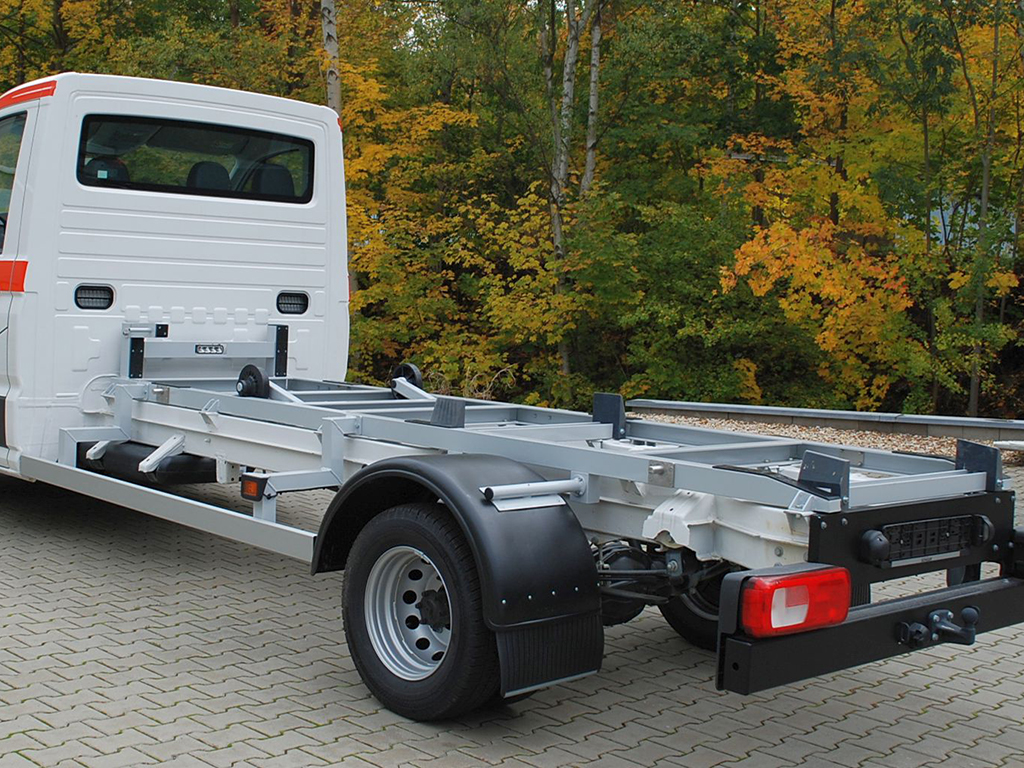

  • Hilfsrahmen aus Aluminium, angepasst an das Basisfahrgestell
  • Hubrahmen aus Aluminium, adaptiert an den Hilfsrahmen
  • absenkbar bis zum Boden, Ladekantenhöhe von ca. 280 mm
  • Vorderwand, Seitenwände und Heckwand in GFK
  • einflügelige Zugangstür in der Heckwand
  • Klappeneinbau in der linken Seitenwand
  • Boden mit rutschhemmender Polyurethanbeschichtung
  • Stauraum mittels Schränke
  • Catering Innenausbau mit Tischplatten, Geschirrspülmaschine, Kühlschrank, Stand-Geschirrspielbrause, Gas Kocher, Gas Griddleplatte
  • Warmwasserboiler (15L)
  • Frischwassertank (70L)
  • Abwassertank (70L)
  • Umfeldbeleuchtung
  • Frostschutzheizung

JENS EBERT AG, HIRSCHFELD

Tunger Wechseltechnik

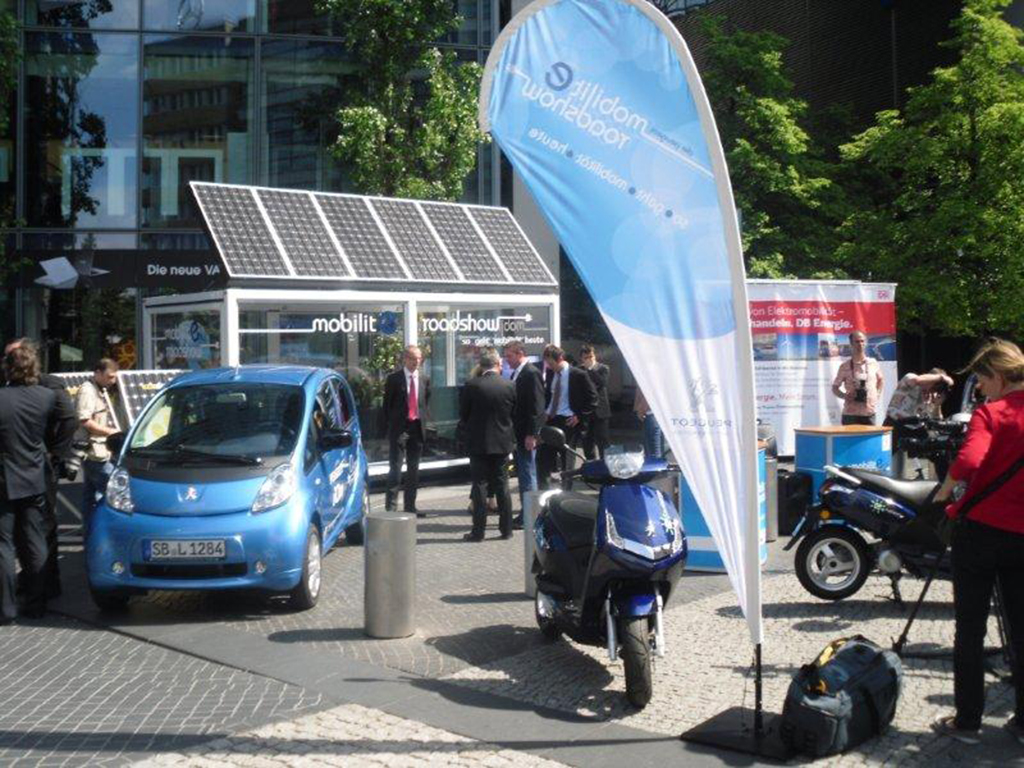

spezieller verglaster Promotionaufbau zur PKW-Präsentation, kombiniert mit Absetztechnik TWT 3.0, erweitert mit Solarvoltaik (mobile Solartankstelle für Elektrofahrzeuge)




Projektfotos ansehen »
KOFFERAUFBAU:
Technische Daten:
A-Länge 5.000 mm
A-Breite ü.A. 2.500 mm
Eigengewicht 1.100 kg
Ausstattungen:
  • Tandemachsanhänger als Grundfahrgestell
  • Hubrahmen ebenfalls aus Aluminium, adaptiert an vorhanden ATL-Träger
  • absenkbar bis zum Boden, Ladekantenhöhe von 280 mm
  • alle Aufbauplatten in Leichtbauweise aus GFK
  • Batterie und Hydraulikaggregat im Wechselhubrahmen integriert
  • verglaste Raumzelle, direkt an der Stirnwand
  • hochwertiger PVC-Bodenbelag
  • 32 Solarpaneelen, Typ BlueSolar Polykristallin-Paneel von VictronEnergy
  • 2 Ladestationen
  • Brennstoffzelle (Typ EFOY Pro 12000 Duo des Anbieters SFC Energy)


TANDEMANHÄNGER FÜR AvD, FRANKFURT/MAIN

Tunger Wechseltechnik – Tandemanhänger

Absetztechnik TWT 3.0 - Sonderaufbau "mobiler Prüfstand" für den AvD, zur Fahrzeugprüfung außerhalb der Niederlassungen



Projektfotos ansehen »
KOFFERAUFBAU:
Technische Daten:
A-Länge 6.000 mm
A-Breite 2.500 mm
A-Höhe 2.750 mm
I-Länge 5.940 mm
I-Breite 2.440 mm
I-Höhe 2.460 mm
Eigengewicht 2.700 kg
(Komplettfahrzeug inkl. Prüfstand)
Höhe des kpl. Anhängers 3.400 mm
Ausstattungen:
  • Hilfsrahmen aus Stahl
  • Hubrahmen ebenfalls aus Stahl
  • absenkbar bis zum Boden Vorderwand, Seitenwände und Heckwand in GFK
  • zul. Gesamthubgewicht 3.000 kg
  • Innenausbau als Werkstatt, Büro und Stauraum
  • Werkstatt mit Rollenprüfstand
  • Möblierung in hochwertiger Tischlerqualität
  • Bodenbelag aus Aluminiumriffelblech
  • Staukasten zur Aufnahme der Hydraulik-Einheit und der Starterbatterien
  • 2 Teleskopfahnenmasten, telekopierbar auf 6.000 mm Höhe


RAMEDER ANHÄNGERKUPPLUNGEN & AUTOTEILE GmbH & Co. KG, LEUTENBERG

Tunger Wechseltechnik – Mobiler Messestand

mobiler Messestand, kombiniert mit Absetztechnik TWT 3.0, erweitert mit Möbelinnenausbau nach Kundenwunsch




Projektfotos ansehen »
VERKAUFSKOFFERAUFBAU:
Technische Daten:
Länge 5.000 mm außen
Breite 2.300 mm außen
Innenhöhe 2.300 mm
Nutzlast ca. 1.300 kg
Ausstattungen:
  • Tandemachsanhänger als Grundfahrgestell
  • Hubrahmen aus Stahl, lackiert analog zum Fahrzeugrahmen
  • absenkbar bis zum Boden, Ladekantenhöhe von 260 mm
  • Stirn- und Seitenklappen, komplett nach oben schwenkbar zu öffnen
  • zur Vergrößerung der Rückwand, links sowie rechtsseitig eine zweite Seitenklappe nach hinten zu öffnen


VKF RENZEL, ISSELBURG

Tunger Wechseltechnik – Tandemanhänger mit absetzbaren Verkaufsaufbau

mobiler Verkaufsstand, kombiniert mit Absetztechnik TWT 3.0, erweitert mit Slatwall-Elementen zur Produktpräsentation




Projektfotos ansehen »
VERKAUFSKOFFERAUFBAU:
Technische Daten:
Länge 4.000 mm außen
Breite 2.200 mm außen
Innenhöhe 2.300 mm
Nutzlast ca. 1500 kg
Ausstattungen:
  • Tandemanhänger als Fahrgestell
  • Hilfs- und Hubrahmen aus Stahl
  • Batterie und Hydraulikaggregat eingebaut im Wechselhubrahmen
  • 2 Seitenklappen
  • Absenkbar bis zum Boden, Ladekantenhöhe von ca. 230 mm
  • Siebdruckboden
  • Staumöglichkeiten mittels Staukästen
  • Kofferhülle aus GFK
