ABSETZTTECHNIK – BIS 5 T

Sehen Sie nachfolgend ausgewählte Referenzprojekte für Absetztechnik bis 5 t und erkunden Sie was alles möglich ist.

ODENDAHL & HEISE GmbH, VW VERTIEBSPARTNER KÖLN

Tunger Wechseltechnik

Absetztechnik TWT 5.0 mit Aufbau in Schiebeplanenausführung




Projektfotos ansehen »
TRÄGERFAHRZEUG:
Basisfahrzeug:
VOLKSWAGEN Crafter 50 – Serienausführung als Fahrgestell ohne Aufbau, Einzelkabinenfahrerhaus; erweitert um eine 3. Achse und somit Erhöhung des zul. Gesamtgewichts auf 7.500 kg
Radstand: 4.325 mm

Technische Daten:
Gesamtgewicht 5.000 kg, aufgelastet auf 7.500 kg
Motorleistung 100…120 kW / 136…163 PS, Heckantrieb (4x2)
Techn. mögl. Aufbaulänge ~ 4.500 mm
ca.-Leergewicht 2.200 kg

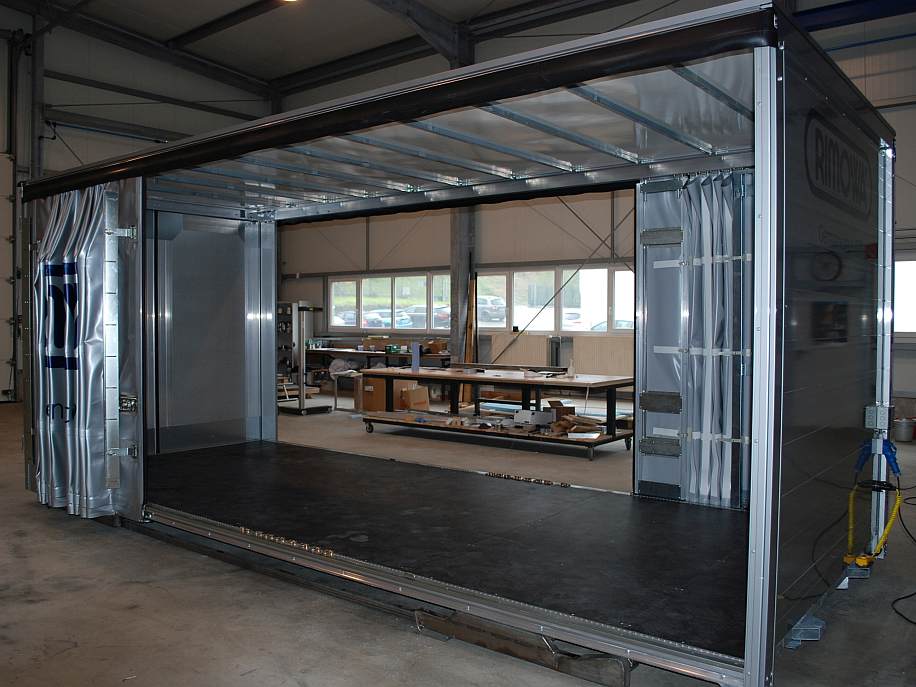

AUFBAU IN SCHIEBEPLANENAUSFÜHRUNG:
Technische Daten:
A-Länge 6.000 mm
A-Breite 2.550 mm
Durchladehöhe seitl. 2.400 mm
I-Länge 5.950 mm
I-Breite 2.450 mm
I-Höhe 2.500 mm
Eigengewicht 1.150 kg
(inkl. Wechselhubrahmen)

Ausstattungen:
  • Hilfsrahmen aus Stahl, feuerverzinkt, adaptiert an Basisfahrgestell
  • Hubrahmen aus Edelstahl, kompatibel zum Hilfsrahmen
  • absenkbar bis zum Boden, Ladekantenhöhe von ca. 280 mm
  • Aufbau-Bausatz GETO Sider Aluminium
  • Stirnwand feststehend
  • stabiler Aluminium-Heckrahmen mit doppelflügeliger Portaltür
  • beide Seiten als Schiebewandanlage ausgeführt
  • hochwertige Planen aus PVC-Polyestergewebe
  • verschleiß- und rutschhemmende Siebdruckplatte im Boden verbaut
  • Hydraulikaggregat und Batterien bodenunterhängend in Staukasten
  • pro hydraulischem Wechselsystem 1 automatisches Ladegerät

ODENDAHL & HEISE GmbH, VW VERTIEBSPARTNER KÖLN

Absetztechnik TWT 5.0 - kundenspezifische Aufbauausführung für innerbetriebliche Logistik



Projektfotos ansehen »
TRÄGERFAHRZEUG:
Basisfahrzeug:
VOLKSWAGEN Crafter 50 – Serienausführung als Fahrgestell ohne Aufbau, Einzelkabinenfahrerhaus; erweitert um eine 3. Achse und somit Erhöhung des zul. Gesamtgewichts auf 7.500 kg

Technische Daten:
Gesamtgewicht 7.500 kg
Motorleistung 100…120 kW / 136…163 PS, Heckantrieb (4x2)
Techn. mögl. Aufbaulänge 6.000 mm
ca.-Leergewicht 2.500 kg
ca.-Aufbau-/Nutzlast 5.000 kg

SPEZIELLER PRITSCHENAUFBAU:
Technische Daten:
A-Länge 6.000 mm
A-Breite 2.550 mm
Durchladehöhe seitl. 2.445 mm
Portalhöhe 2.240 mm
Portalbreite 2.250 mm
I-Länge 5.900 mm
I-Breite 2.450 mm
Eigengewicht ~ 620 kg

Ausstattungen:
  • Hilfsrahmen aus Stahl, feuerverzinkt
  • Hubrahmen Stahl, adaptiert an Fahrzeugrahmen
  • absenkbar bis zum Boden, Ladekantenhöhe 280 mm
  • Aufbau-Bausatz ADAICO System Ada-Slider
  • Stirnwand feststehend
  • Dach durchgehend aus transluzentem GFK
  • stabiler Heckrahmen mit doppelflügeliger Portaltür
  • Boden mit verschleiß- und rutschhemmender Siebdruckplatte
  • Seiten als Schiebeanlage ausgeführt
  • hochwertige Planen aus PVC-Polyestergewebe
  • telekopierbare Koppelstrebe
